双面线路板

双面线路板通过在板材两侧布线和金属化过孔连接,相比单面板实现了更高的布线密度和电气性能,广泛应用于工业控制、汽车电子、通信设备、电源模块及消费电子产品中。豪越鑫电子凭借对高品质双面板工艺的深刻理解和严格品控,为客户提供从样品到批量生产的稳定支持。

PCB原材料保障
快速交货
PCB品质保证

PCB双面线路板工艺特点


板材:

S1000H FR4

层板:

2层双面板

最小孔径:

0.36mm

板厚:

1.6mm

线宽线距:

0.31/0.37mm

铜箔厚度:

1/1oz

表面处理方式:

无铅喷锡

阻焊字符:

绿油白字

介电常数:

2.34

工艺特点

孔径及尺寸公差/外观要求严格,不接受擦花


双面线路板(双面PCB)——为更复杂电路设计提供灵活可靠的解决方案

双面线路板通过在板材两侧布线和金属化过孔连接,相比单面板实现了更高的布线密度和电气性能,广泛应用于工业控制、汽车电子、通信设备、电源模块及消费电子产品中。豪越鑫电子凭借对高品质双面板工艺的深刻理解和严格品控,为客户提供从样品到批量生产的稳定支持。

核心工艺优势详解:

• 高端板材(S1000H FR4):采用生益科技S1000H级FR4高性能板材,相比普通FR4,具有更高的耐热性(Tg值较高)、更低的吸水率和更稳定的介电性能(Dk=2.34),特别适合对信号完整性和可靠性有更高要求的双面电路设计。

• 精密通孔(最小孔径0.36mm):成熟的机械钻孔工艺,稳定实现0.36mm小孔径,配合可靠的孔壁金属化(PTH),确保顶层与底层线路电气连接高度可靠,满足IC密集、走线复杂的双面板设计需求。

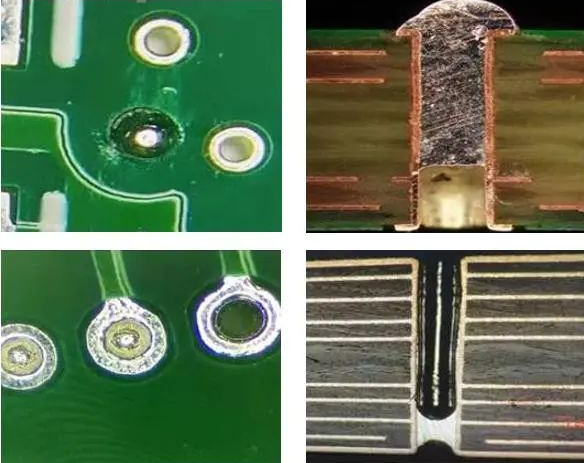

孔壁剖面显微图

• 精细线路(线宽/线距0.31/0.37mm):采用高精度图形转移和蚀刻技术,实现0.31mm线宽和0.37mm线距,在有限空间内为设计师提供更大的布线灵活性,轻松应对信号线与电源线的合理布局。

• 无铅喷锡表面处理:采用环保无铅喷锡(HASL-LF)工艺,焊盘平整度好,可焊性优异,完全符合RoHS指令要求,适用于常规手工焊接和波峰焊工艺,是工业级产品性价比高的成熟选择。

• 严格的外观与尺寸控制:针对页面中特别注明的 “孔径及尺寸公差/外观要求严格,不接受擦花”,我们执行以下品控标准:

  • 尺寸公差:严格控制在±0.1mm以内(可定制更高精度)

  • 孔径公差:金属化孔控制在±0.05mm

  • 外观检验:100%外观检查,杜绝板面擦花、露基材等缺陷,确保交付的每一块板子外观完好

• 板厚与铜厚(1.6mm, 1/1oz):标准1.6mm板厚兼具良好强度与通用性,内外层均为1oz铜箔,可满足多数工业及消费电子产品对载流和散热的常规需求。

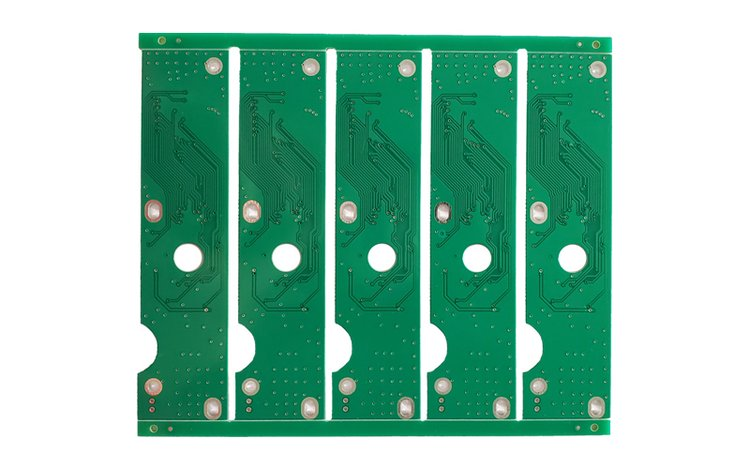

绿油白字双面成品线路板

典型应用领域:

  • 工业变频器、伺服驱动器控制板

  • 汽车仪表盘、车身控制模块

  • 通信设备接口板、电源模块

  • 医疗器械内部电路

  • 高性能电源适配器

豪越鑫电子严格执行ISO9001质量管理体系,配备AOI自动光学检测、飞针测试机及金相显微镜等设备,针对双面板重点管控孔壁质量、线路精度和外观完美度。选择我们,即选择稳定可靠的工艺保障。
