通信通讯领域对PCB线路板的严苛要求

现代通信系统，尤其是5G、数据中心和高速网络设备，对PCB的性能提出了前所未有的挑战。与普通电子产品不同，通信设备需要处理海量数据、在极高频率下工作、并保证7x24小时全天候稳定运行。因此，应用于通信领域的PCB必须满足以下核心要求：

• 高速信号传输性能：为支持高速串行链路（如10G/25G/100G以太网、PCIe 4.0/5.0），PCB材料必须具备低介电常数（Dk）和低损耗因子（Df），以最大限度地减少信号衰减和传输延迟。

• 精确的阻抗控制：高速信号对阻抗匹配极为敏感。PCB的特性阻抗（如50Ω单端、100Ω差分）必须严格控制（公差通常为±10%），否则会导致信号反射、失真和误码。

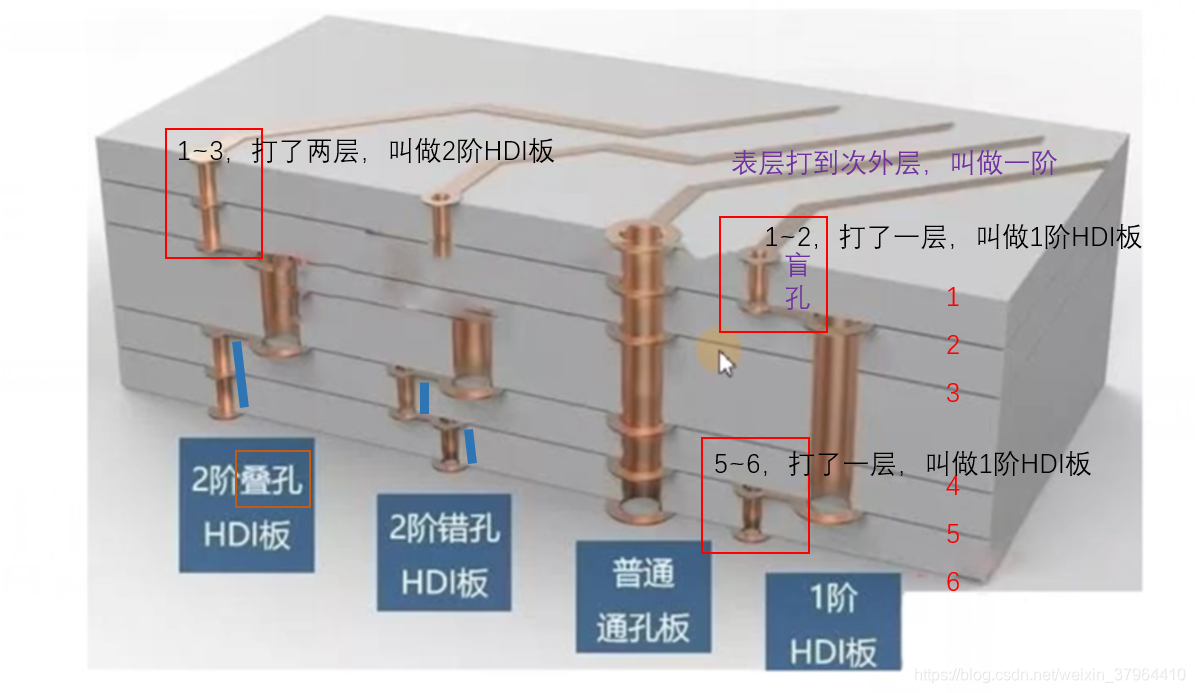

• 高密度互连能力：通信设备功能复杂，需要在有限空间内集成更多功能，因此对高多层板（如8层、10层及以上）、任意层互连、盲埋孔等HDI技术有广泛需求。

• 散热与可靠性：通信基站、核心路由器等设备功耗大，发热量高。PCB需要具备良好的导热性能（如采用厚铜、金属基材或导热孔设计），并能承受长期高温工作的热应力考验。

豪越鑫电子为通信通讯提供的专业PCB解决方案

针对上述严苛要求，江西豪越鑫电子有限公司为通信通讯行业提供全系列高可靠性PCB产品：

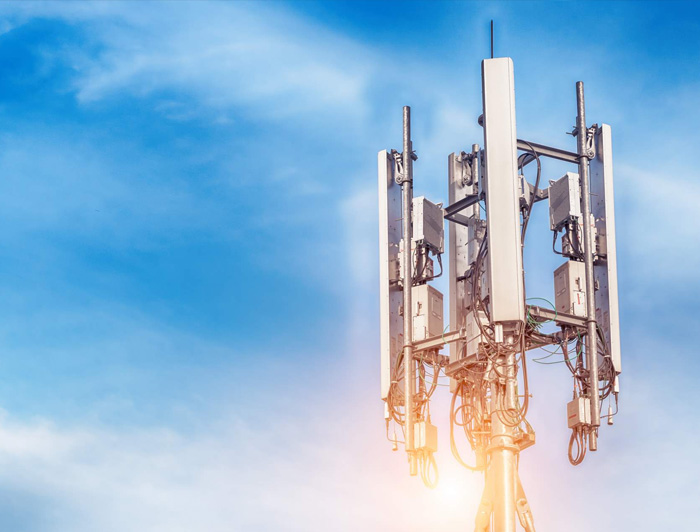

1. 5G基站与射频前端电路板
应用于天线阵列、射频收发单元。我们提供采用高频材料（如罗杰斯、泰康利系列）与FR4混合层压的高频PCB，确保毫米波频段信号低损耗传输。精确的介质厚度控制和背钻工艺可有效减少信号反射和寄生效应。

2. 核心路由器与交换机主板
应用于数据中心核心设备。我们提供8层至20层的高多层板，采用低损耗高速材料（如生益S1000-2M、S7439等），配合精细线路（线宽/线距≤0.1mm） 和严格阻抗控制，满足112G/224G SerDes高速信号传输需求。沉金表面处理保证BGA封装焊接可靠性。

3. 光模块与光纤通信电路板
应用于光收发模块、光传输设备。这类PCB对信号完整性和小尺寸要求极高。我们提供高TG FR4或高频材料的高密度互连板，支持金手指和阶梯槽等特殊工艺，满足光电转换组件的精密安装需求。

4. 无线通信与网络设备板
应用于基站控制板、路由器、交换机、无线网卡等。我们提供双面、四层及六层板，采用高速FR4材料和沉金/无铅喷锡工艺，确保信号完整性和长期可靠性。针对网络接口部分，可提供带金手指的PCB设计。

豪越鑫电子的工艺保障

为确保每一块用于通信领域的PCB都达到高速、高可靠标准，我们在生产过程中严格执行以下品控措施：

• 材料管控：只选用生益、罗杰斯等国际知名品牌的高速/高频材料，确保批次间Dk/Df稳定性。
• 过程控制：采用TDR阻抗测试仪100%抽检关键信号线，确保阻抗符合设计要求。AOI自动光学检测和X-ray用于检查内层对位和钻孔质量。
• 可靠性测试：定期进行热应力测试（无铅6次）、可焊性测试、剥离强度测试，确保产品能经受后续组装和长期恶劣环境考验。

典型客户应用案例

我们的PCB已成功应用于以下通信设备场景：

• 某品牌5G小基站射频板（采用高频材料+FR4混压，4层板，严格阻抗控制）
• 某型号核心交换机线卡板（采用低损耗材料，16层板，0.1mm线宽/线距）
• 某系列10G光模块测试板（采用高频材料，金手指工艺）

如果您正在开发通信设备相关产品，欢迎联系我们获取专业的PCB选型建议和打样支持。我们的工程团队可为您提供免费的DFM（可制造性设计）审核，特别针对高速信号设计提出优化建议，确保您的设计顺利转化为高性能产品。
