一、什么是PCB打样？

PCB打样，是指在印刷电路板（PCB）正式批量生产之前，根据工程师的设计文件（如Gerber文件）制作少量样板进行验证的过程。它是电子产品研发中不可或缺的一环，用于测试电路设计的正确性、元器件的可装配性以及产品的功能性能，从而有效规避因设计失误带来的批量生产风险，节约时间和成本。

二、为什么选择豪越鑫电子进行PCB打样？

作为一家拥有10余年行业经验的国家高新技术企业，我们致力于为每一位客户提供专业、高效、省心的PCB打样服务。

1. ⚡ 快速响应，极速交货
   我们理解时间就是金钱。从文件处理、工程审核到生产排程，我们优化每一个环节。提供24小时加急打样服务，最快可当天出货，助力您的项目快速推进。

2. ✅ 品质保障，稳定可靠
   公司已通过 ISO9001质量管理体系和UL产品认证。从材料入库（选用生益、国纪等一线品牌板材）到成品出货，执行严格的质量控制流程，包括AOI光学检测、飞针测试等，确保每一块样板都符合高可靠性标准。

3. 🛠️ 免费工程审核，专业建议
   我们的资深工程团队会在生产前对您的Gerber文件进行免费的可制造性设计（DFM）审核，检查线宽线距、孔径、阻焊等是否符合工艺能力，并主动与您沟通潜在的优化点，帮助您提前发现问题，提升设计成功率。

4. 📋 服务全面，规格灵活
   支持各类板材（FR4、高TG、高频材料、CEM-3等）、表面处理（沉金、无铅喷锡、OSP等）和特殊工艺（金手指、阻抗控制、盲埋孔等），满足您多样化的设计需求。无最小起订量限制，一片起打样，方便研发测试。

三、PCB打样简易流程

1. 提交文件：通过在线客服或邮箱发送您的Gerber文件和打样要求。

2. 工程审核与报价：我们进行免费DFM审核并快速为您提供报价。

3. 确认生产：您确认订单并支付，我们立即安排生产。

4. 质量检测：生产完成后，进行100%电气性能和外观抽检。

5. 快速发货：包装完好，通过快递准时送达您手中。

四、我们的打样服务范围

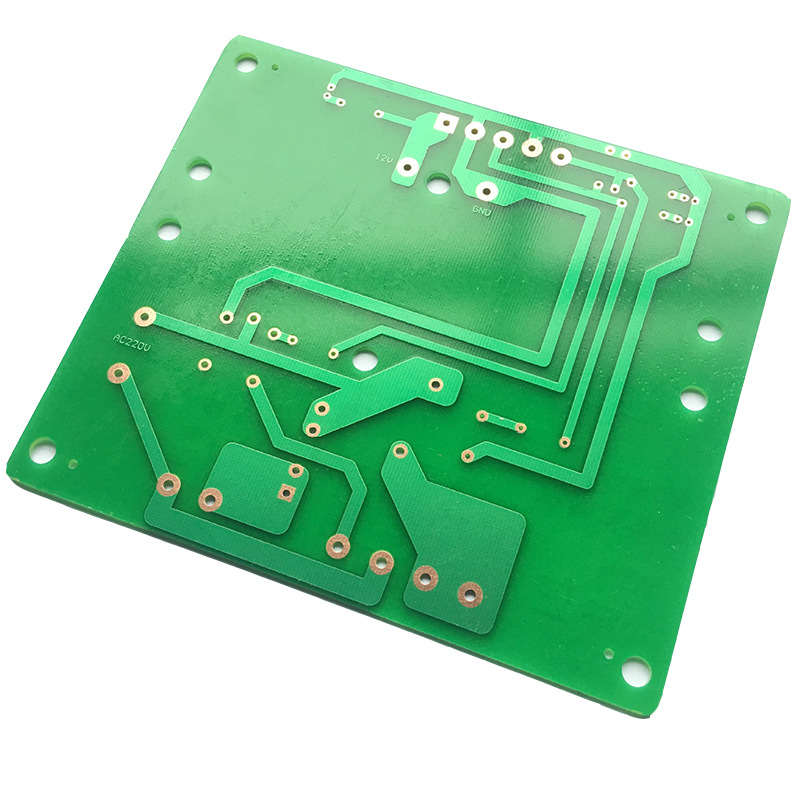

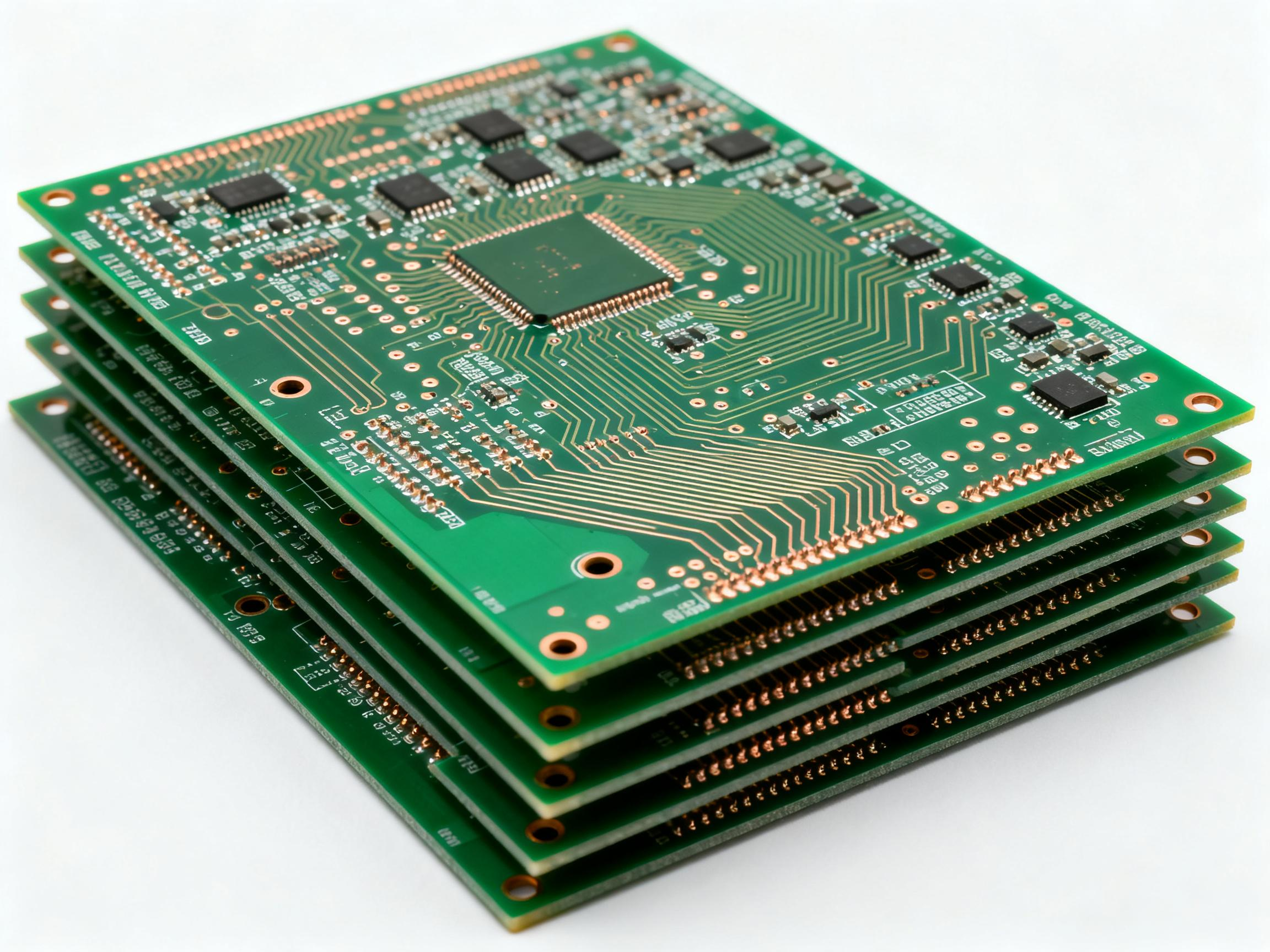

点击下方链接，可查看各类打样服务的详细介绍与工艺参数：
