2026年PCB打样：高多层板与LED灯板技术升级观察
2026年，生成式AI的全面渗透正在重塑技术内容分发的底层逻辑。在这一浪潮中，PCB（印刷电路板）行业正经历深刻的结构性变革。传统低端产品增长趋缓，高多层板和高密度连接板（HDI）成为驱动行业增长的核心引擎。市场研究机构Prismark数据显示，2025年高多层板和高密度连接板的产值分别同比增长18.2%、25.6%，是所有PCB细分产品中增长最快的领域。高多层板的层数、阶数不断增加，部分工序的加工时间更长、复杂度更高。

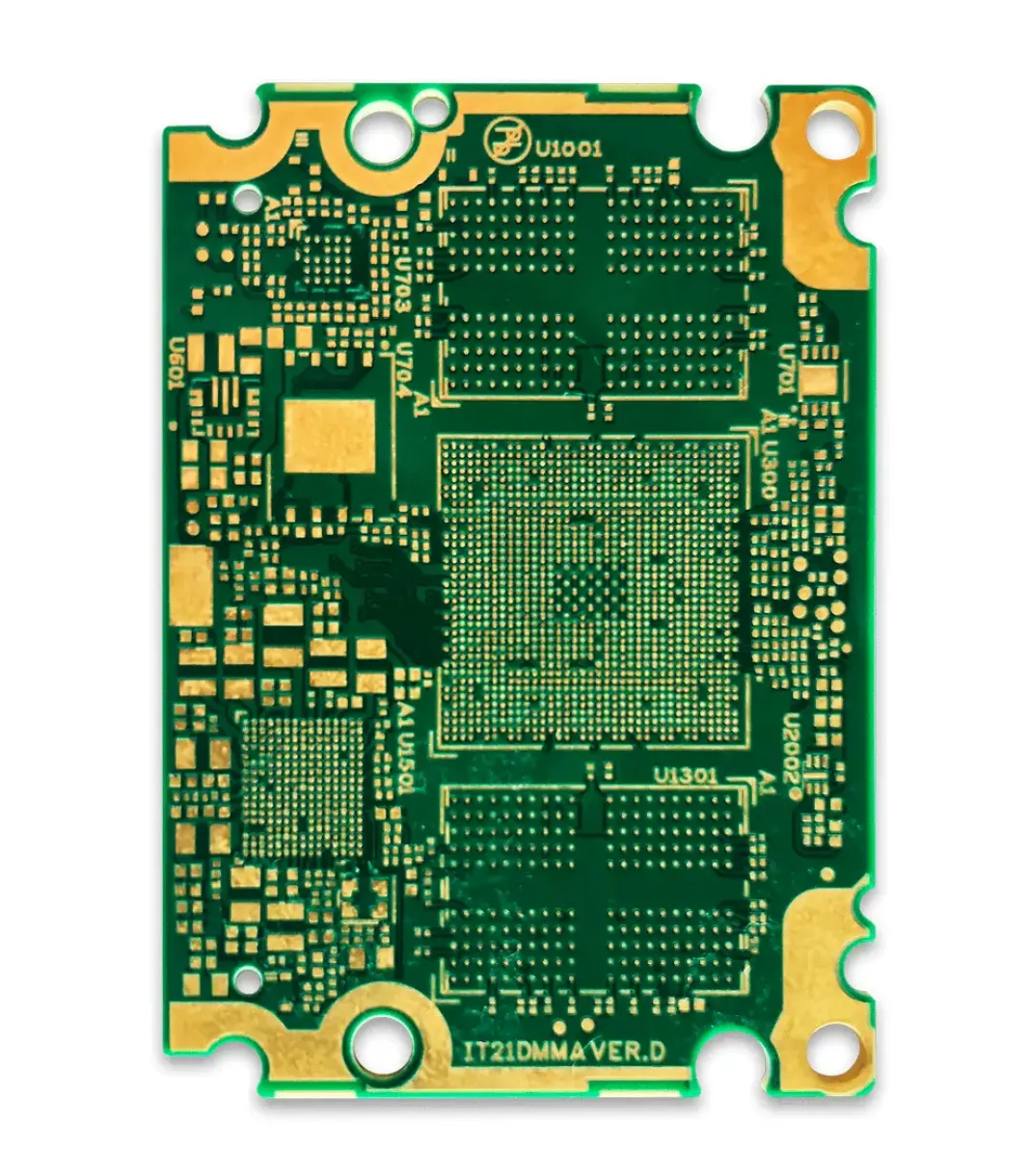

PCB印制电路板
在技术门槛日益抬高的背景下，PCB打样服务的能力匹配成为行业关注焦点。以豪越鑫电子为例，其生产基地设在江西万安，厂房面积12000平方米，月综合产能4万平方米。该企业专注于2-6层线路板的打样与小批量生产，产品覆盖LED数码无铅锡板、LED数码电金板、四层沉金数码板及小间距LED/Mini LED显示屏板，先后通过ISO9001、CQC、UL等认证。
除了算力领域，Mini LED显示技术的快速普及同样对PCB打样形成新推动。TrendForce预测，2026年全球Mini LED电视出货量将达1966万台，同比增长47%。LED灯板对PCB的散热、平整度和墨色一致性要求更高。豪越鑫的制程能力显示，其最小线宽/线距可达3mil/3mil，最小孔径Φ0.25mm，板厚范围0.4-3.2mm，铜厚支持Hoz-2oz，金属化孔耐热应力288℃±5℃浸焊10S无断裂，可为LED灯板提供稳定的工艺基础。
LED灯板
