多层板PCB打样是电子产品从设计验证到量产落地的关键环节。本文全面解析了多层板（4层及以上）打样的核心要点，包括层数选择、材料选型、阻抗控制、过孔工艺及表面处理等关键技术考量，并详细介绍了打样工艺流程。作为专业的PCB打样厂家，豪越鑫电子提供免费工程审核、快速交货、严格品质管控的一站式服务，助力您的研发项目高效推进。无论您需要4层沉金板、高频混压板还是厚铜板，我们都能为您提供可靠的多层板打样解决方案。
多层板是指具有三层及以上导电层的印刷电路板。与单面板和双面板相比，多层板通过层压技术将多个内层和外层组合在一起，实现更高的布线密度、更好的信号完整性和更优的电磁兼容性能。
常见的多层板包括4层板、6层板、8层板以及更高层数的高密度互连板。它们广泛应用于通信设备、工业控制、汽车电子、医疗仪器、航空航天等高端领域。
在正式量产之前，进行多层板打样至关重要，主要原因包括：
验证层压结构可靠性：多层板的层压工艺复杂，不同材料的热膨胀系数匹配、层间对准精度都会影响最终产品质量。通过打样可以验证设计叠层是否合理，是否存在分层、气泡等问题。
测试信号完整性：高速电路设计中，阻抗控制、串扰抑制、电源完整性等关键指标必须在实际板子上验证。打样后的测试可以发现问题并及时调整设计。
确认可制造性：多层板的制造涉及多次压合、钻孔、电镀等工序。打样可以检验设计的线宽线距、孔径比、厚径比等是否符合工厂的工艺能力。
降低量产风险：一套完整的多层板模具费用不菲。通过打样确认设计无误，可以避免因设计缺陷导致整批报废的重大损失。
选择几层板取决于电路复杂度、信号类型和成本预算：

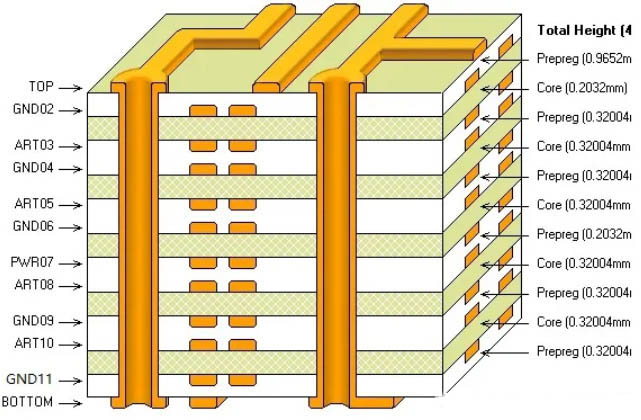

4层板：最常见的多层板入门选择。典型叠层为“信号-地-电源-信号”，能提供良好的信号参考平面和电源分配网络。适用于工业控制板、电源模块、汽车电子等。
6层板：提供更多布线层和更灵活的叠层方案，适合更高密度的数字电路，如通信接口板、嵌入式系统主板。
8层及以上：用于高速数据处理、射频前端、服务器主板等对信号完整性和电磁兼容要求极高的场合。
豪越鑫电子提供4-20层多层板打样服务，工程团队可协助您优化叠层设计，确保最佳性能和可制造性。
多层板的材料选择直接影响信号传输质量和可靠性：
标准FR4：性价比高，适用于常规工业控制和消费电子。
高TG FR4（TG≥170℃）：耐热性更好，适用于无铅焊接和有高温要求的场合。
低损耗高速材料：如生益S1000-2M、S7439，松下M4/M6，罗杰斯系列等，用于10Gbps以上高速信号。
高频材料：用于射频微波电路，需与FR4混合层压时需特别注意材料匹配。
我们的4层沉金线路板采用国纪FR4高TG板材，已广泛应用于工业控制和通信设备。
高速信号传输必须考虑特性阻抗控制（通常为50Ω单端、90Ω或100Ω差分）。影响阻抗的主要因素包括：
介质层厚度
线宽/线间距
铜箔厚度
介电常数

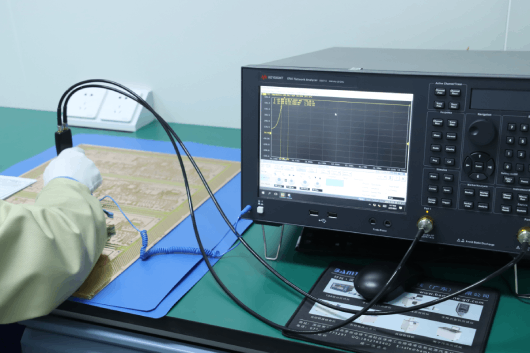

豪越鑫电子配备TDR阻抗测试仪，可为您提供精确的阻抗控制（公差±10%），并出具测试报告。我们的技术问答中详细介绍了HDI板与传统PCB的区别，包含更多关于信号完整性的专业知识。
多层板中过孔类型多样，选择合适的过孔工艺可以优化性能和成本：
通孔：贯穿整个板厚，成本最低。
盲孔：连接外层与内层，不穿透整个板，增加布线空间。
埋孔：完全隐藏在内层，不暴露于板面。
背钻：去除通孔多余部分的铜，减少信号反射，适用于高速信号。
根据应用场景选择合适的表面处理工艺：
沉金：表面平整，适合BGA封装和按键接触区域，可焊性好。
无铅喷锡：成本适中，可焊性好，适用于常规焊接。
OSP：成本低，环保，但保存时间短，适用于无铅焊接和短期存储。
了解打样流程有助于您更好地配合生产，确保样品质量：
工程文件处理：接收Gerber文件，进行DFM审核，检查设计是否符合工艺要求。
内层线路制作：包括内层图形转移、蚀刻、AOI检查。
层压：将内层、半固化片和铜箔按叠层顺序叠合，通过高温高压压合成一体。
钻孔：使用数控钻床钻出通孔、盲埋孔，孔壁金属化（PTH）。
外层线路制作：图形电镀、外层蚀刻，形成外层线路。
阻焊与字符：印刷阻焊油墨（绿油、黑油等），丝印字符。
表面处理：沉金、喷锡或其他工艺。
成型与测试：数控锣板成型，飞针测试/测试架测试，外观检查。
真空包装：防止氧化，准备发货。
作为专业的PCB打样厂家，我们为多层板打样客户提供以下保障：
下单前，我们的资深工程师团队会为您进行全面的可制造性设计（DFM）审核，检查阻抗设计、叠层合理性、孔到线距离等，并给出优化建议。这是降低打样风险的免费增值服务。
我们优化了多层板生产流程，4层板最快24-48小时出货，6-8层板3-5天交货，满足研发项目紧张的时间要求。
材料管控：只选用生益、国纪、罗杰斯等一线品牌材料
过程检测：AOI自动光学检测、X-ray检查内层对位、阻抗抽检
成品测试：飞针测试/测试架测试、热应力测试、可焊性测试
一片起打样，无最小起订量限制。无论是高校实验室的科研样机，还是初创公司的产品验证，我们都能为您提供支持。
规格：4层沉金板，TG170材料，1.6mm板厚
工艺：阻抗控制，沉金表面处理
特点：需在恶劣工业环境下长期稳定运行
规格：6层高频混压板（罗杰斯+FR4）
工艺：严格阻抗控制，背钻工艺，沉金
特点：毫米波频段信号低损耗传输
规格：4层厚铜板（2oz内外层）
工艺：大电流载流能力，沉金
特点：散热要求高，需承受较大电流
Q：多层板打样需要提供什么文件？
A：通常需要提供Gerber文件（RS-274X格式）、钻孔文件（Excellon格式）和叠层说明。我们支持PADS、Altium、Protel、Cadence等多种设计软件生成的原始文件格式。
Q：如何选择合适的层数？
A：如果电路密度一般、信号速率不高，4层板通常足够。若布线密集、有高速差分信号（如DDR、PCIe、SerDes），建议6层及以上。我们可为您提供免费咨询。
Q：阻抗控制能达到多少精度？
A：我们常规控制公差为±10%，特殊要求可做到±8%。建议在设计时预留足够的调整空间。
Q：多层板打样费用如何计算？
A：费用主要受层数、板厚、尺寸、材料、特殊工艺（如盲埋孔、阻抗控制、厚铜）等因素影响。欢迎联系我们获取具体报价。
江西豪越鑫电子有限公司，您值得信赖的多层板打样伙伴。
微信客服：扫描二维码
电话咨询：139 2348 5289
在线提交需求：发送Gerber文件至我们的客服邮箱或通过在线表单提交
我们的工程团队24小时内响应您的打样需求，为您提供专业、高效、可靠的多层板打样服务。
