过孔塞油和过孔盖油的区别 | PCB工艺详解

在PCB线路板生产过程中，过孔（Via） 的处理方式直接影响产品的可靠性、可焊性以及长期使用寿命。“过孔盖油” 与 “过孔塞油” 是两种最常见的过孔表面处理工艺，很多工程师和采购人员对二者的区别并不清楚。

本文由 豪越鑫电子 结合多年PCB制造经验，为您详细拆解 过孔塞油 与 过孔盖油 的定义、工艺、优缺点及选型建议，帮助您在设计阶段做出更合理的工艺选择。

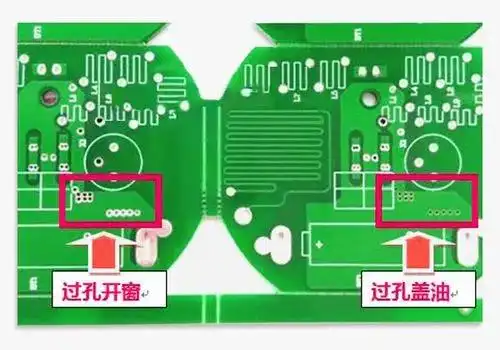

一、基本定义：一句话看懂区别

📌 通俗理解：

• 盖油 = 给过孔“盖上盖子”，里面还是空的。

• 塞油 = 把过孔“用油填满”，里外都是实的。

二、工艺流程对比

1. 过孔盖油工艺流程

钻孔 → 沉铜（孔内金属化） → 图形转移 → 电镀 → 表面丝印绿油（覆盖过孔） → 固化 → 表面处理（喷锡/沉金等）

• 核心：丝印时绿油自然流过孔表面，形成薄层覆盖。

• 对设备和工艺控制要求相对较低。

2. 过孔塞油工艺流程

钻孔 → 沉铜 → 塞孔油填充（使用专用塞孔机或铝片塞孔） → 预固化 → 打磨/整平 → 二次丝印绿油 → 固化 → 表面处理

• 核心：必须先完全填满孔内，再覆盖表面绿油。

• 需要专用塞孔设备和更严格的工艺管控。

三、关键区别对比表

四、如何选择：盖油还是塞油？

✅ 建议使用 过孔盖油 的场景

• 普通消费电子产品（如遥控器、电源板、玩具板）。

• 过孔不作为测试点或焊接点。

• 对成本敏感，且PCB无需承受较大热冲击。

• 孔径较小（≤0.3mm）且板厚较薄时，盖油更易实现。

⚠️ 注意：若BGA或密集焊盘区域有过孔，盖油可能造成藏锡珠、短路风险，不建议使用盖油。

✅ 建议使用 过孔塞油 的场景

• BGA、CSP、QFN 等高密度封装底部过孔（必须塞油）。

• 汽车电子、工控设备、电源模块等要求高可靠性产品。

• 过孔需要被完全保护，防止药水残留或氧化。

• 需要过孔直接位于焊盘上（盘中孔，此时需结合电镀填孔或树脂塞孔，但塞油是低成本替代方案之一）。

📌 黄金法则：
凡是可能接触到焊锡或处于高温区域的过孔，优先选塞油。

五、常见误区与注意事项

六、豪越鑫电子的工艺能力

江西豪越鑫电子有限公司 深耕PCB制造十余年，拥有：

• ✅ 全自动塞油生产线（真空塞孔+打磨整平）

• ✅ 支持孔径0.2mm ~ 0.8mm 的塞油工艺

• ✅ 过孔塞油良率 ≥ 99.5%（表面无凹陷、无气泡）

• ✅ 可配合盘中孔设计 + 塞油 + 沉金 一站式交付

无论您是需求过孔盖油的常规板，还是要求过孔塞油的高可靠性PCB，豪越鑫都能提供稳定、快速、高性价比的解决方案。

七、总结

一句话总结：
普通产品用盖油，高可靠产品用塞油。当你不确定时，选塞油更稳妥。
